Sous un disjoncteur 32 A, la NF C 15-100 impose au minimum du 6 mm² de cuivre. Ce 6 mm² tient une chute de tension de 3 % jusqu'à 28 m environ à pleine charge (47 m si l'on s'autorise les 5 % admis hors éclairage). Au-delà, le 10 mm² prend le relais jusqu'à 47 m à 3 %.

Les seuils de 15, 25 ou 30 m publiés ailleurs ne se contredisent pas : ils varient avec le pourcentage visé, le courant réellement appelé, le point d'où l'on compte la longueur et la température du passage de câble. Nous chiffrons ces quatre paramètres usage par usage.

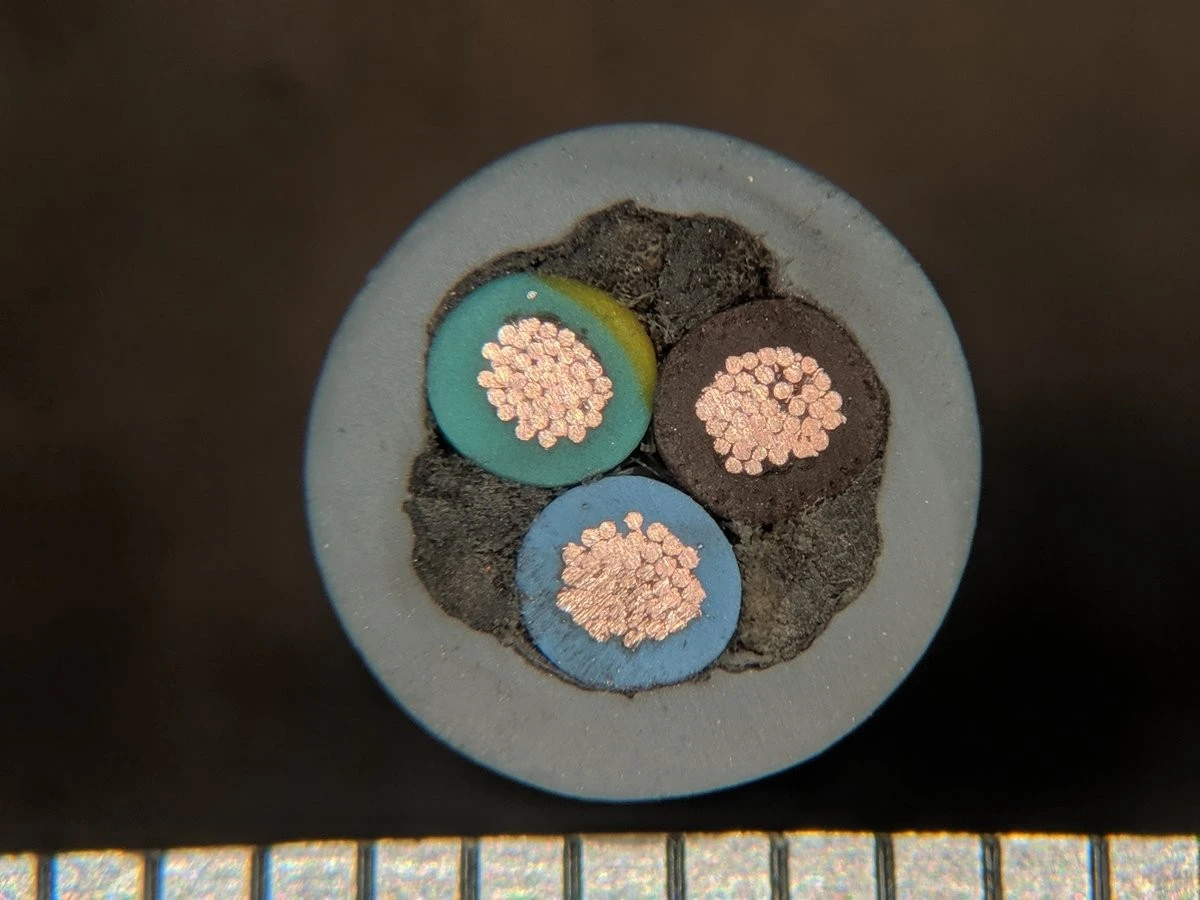

Section de câble en 32 A : pourquoi le 6 mm² est un minimum, pas une garantie

Le disjoncteur protège le câble contre la surcharge : le courant admissible du conducteur (Iz) doit rester au moins égal au calibre. La grille résidentielle de la NF C 15-100 en découle : 1,5 mm² → 16 A, 2,5 mm² → 20 A, 4 mm² → 25 A, 6 mm² → 32 A, 10 mm² → 40 A, 16 mm² → 63 A.

À 32 A sous 230 V, le circuit délivre jusqu'à 7 360 W. Cette grille reste la référence de la nouvelle série NF C 15-100, publiée le 23 août 2024 en 21 parties et seule applicable depuis le 1er septembre 2025.

Elle suppose pourtant des conditions de pose standard : 30 °C ambiants, circuit seul dans son conduit, et elle ignore la longueur. Un câble se dimensionne en deux temps : à l'échauffement (Iz), puis à la chute de tension (ΔU).

En logement courant, le 6 mm² passe toujours le premier test ; c'est le second, dicté par les mètres, qui fait basculer vers le 10 mm².

Le 4 mm² sous 32 A n'est conforme sur aucune longueur, même 3 m. On le trouve encore sur des cuisines câblées avant 2000. Deux sorties : tirer du 6 mm², ou redescendre le disjoncteur à 25 A et brider la plaque à 5 750 W par sa gestion de puissance.

À partir de combien de mètres passer du 6 mm² au 10 mm² ?

La NF C 15-100 limite la chute de tension, entre l'origine de l'installation et l'appareil, à 3 % pour l'éclairage et 5 % pour les autres usages quand le logement est raccordé au réseau public basse tension.

En monophasé : ΔU = 2 × ρ × L × I / S, avec ρ = 0,023 Ω·mm²/m pour le cuivre en service, L la longueur d'un conducteur, I le courant et S la section.

3 % de 230 V font 6,9 V ; 5 % font 11,5 V. Longueurs maximales qui en résultent :

Les seuils de 15 m, 25 m ou 47 m lus ailleurs correspondent à 3 % avec plus ou moins de marge, ou aux 5 % pleins. La longueur est proportionnelle au courant : à 16 A, le même 6 mm² porte deux fois plus loin qu'à 32 A.

Pour une puissance d'appareil précise, ce calculateur de section applique la même formule à la puissance et à la longueur aller saisies, et affiche la section minimale avec le pourcentage de chute obtenu.

La longueur se compte depuis le compteur, pas depuis le tableau

Les 3 et 5 % courent depuis l'origine de l'installation, en aval du disjoncteur de branchement Enedis. Une liaison de 10 m en 16 mm² qui transporte 45 A consomme déjà 1,3 V, soit 0,6 % : il reste 2,4 % au circuit 32 A, et la limite du 6 mm² tombe à 22 m.

Le réseau, lui, n'est garanti qu'à 230 V ± 10 % (norme EN 50160) : en bout de ligne rurale, 215 V au compteur laissent 208 V à l'appareil après 3 % de chute.

Mesurez aussi le chemin réel de la gaine, remontées en cloison et détours par les combles compris, souvent 30 à 50 % plus long qu'à vol d'oiseau.

Plaque de cuisson, borne de recharge, tableau secondaire : quel seuil pour quel usage ?

Plaque de cuisson : le 6 mm² couvre presque toutes les cuisines

Une plaque à induction de 7 200 à 7 400 W n'appelle 32 A que tous foyers en booster ; en cuisson courante, 10 à 20 A.

Calculée au calibre et à 5 %, la limite du 6 mm² est de 47 m, distance qu'aucune cuisine n'atteint. Le bornier d'une plaque accepte en général 6 mm² au maximum : une ligne en 10 mm² se termine donc dans une boîte de connexion 32 A.

Borne de recharge 7,4 kW : 32 A pendant cinq heures

Une borne monophasée de 7,4 kW tire 32 A en continu jusqu'à la fin de charge, soit environ 5 h 30 pour 40 kWh.

La partie NF C 15-100-7-722 encadre ces circuits, et la pratique vise 3 % : 6 mm² jusqu'à 22-25 m une fois la liaison amont déduite, 10 mm² jusqu'à 40-45 m, 16 mm² au-delà.

En 3,7 kW (16 A), le 6 mm² va jusqu'à 56 m. L'installation d'une borne de plus de 3,7 kW est réservée à un électricien qualifié IRVE (décret n° 2017-26 du 12 janvier 2017).

Tableau divisionnaire de garage ou d'atelier : un budget de chute partagé

Les circuits du sous-tableau ont leur propre chute de tension, qui s'additionne à celle de la liaison.

Si l'on réserve 1,5 % à la liaison protégée en 32 A, les limites deviennent 14 m en 6 mm², 23 m en 10 mm², 37 m en 16 mm².

En tranchée, seul un câble U-1000 R2V sous gaine TPC rouge est admis, posé à 0,50 m de profondeur minimum (0,85 m sous une voie carrossable), avec un grillage avertisseur rouge au-dessus.

Combles surchauffés, câbles groupés : quand le 10 mm² s'impose même sur 10 m

Les courants admissibles des tableaux de la partie 5-52 de la NF C 15-100 valent pour 30 °C ambiants.

Sous des tuiles à Montpellier en juillet, les combles dépassent 50 °C, et le facteur de correction tombe à 0,71 pour un isolant PVC (fils H07V-U) et 0,82 pour un isolant PR (câble R2V).

Pour deux conducteurs chargés :

Le groupement pèse autant : trois circuits jointifs dans la même goulotte prennent un facteur de 0,70, deux un facteur de 0,80.

Un 6 mm² PVC dans un conduit encastré (41 A à 30 °C) retombe à 29 A avec trois circuits voisins, sous le calibre du disjoncteur, sur 5 m comme sur 50 m.

Notre conseil : dans les combles d'une maison du Languedoc, ne tirez jamais de fils H07V-U 6 mm² sous conduit pour un circuit 32 A.

Prenez du câble R2V 3G6, dont l'isolant supporte 90 °C, ou passez directement en 3G10 si le trajet dépasse 20 m : vous réglez la chaleur et la longueur d'un seul choix.

Borne à 35 m du tableau : ce que coûte et change vraiment le 10 mm²

En 6 mm², 35 m à 32 A donnent ΔU = 2 × 0,023 × 35 × 32 / 6 = 8,6 V, soit 3,7 % : au-dessus de l'objectif de 3 %, dans les 5 % réglementaires.

En 10 mm², la chute tombe à 5,2 V, soit 2,2 %. Les pertes en ligne passent de 275 W à 165 W pendant la charge.

Pour 10 000 km par an à 17 kWh/100 km, soit 1 700 kWh et 231 heures de charge, l'écart atteint 25 kWh, environ 5 € par an.

Le surcoût du R2V 3G10 sur le 3G6, autour de 3 à 4 € le mètre en négoce, représente 100 à 140 € sur 35 m : la facture d'électricité ne le rembourse pas avant 20 ans.

Le 10 mm² se choisit pour la tension disponible à la borne et pour la marge thermique des connexions, qui encaissent 32 A plusieurs heures par nuit.

Côté raccordement, le R2V 10 mm² est à âme câblée (7 brins) et plus raide : vérifiez la capacité de serrage du disjoncteur 32 A sur sa fiche technique.

Un 10 mm² protégé en 32 A est conforme, le disjoncteur restant sous le courant admissible ; ne montez pas à 40 A si l'appareil est donné pour 32 A.

Ligne 32 A : les 5 contrôles avant de commander le câble

• Mesurer le trajet réel : tableau-appareil, plus la liaison depuis le disjoncteur de branchement, avec 1 à 2 m de réserve pour les raccordements.
• Fixer le courant de calcul : 32 A pour une borne 7,4 kW, une plaque ou un sous-tableau, 16 A pour une borne 3,7 kW.
• Appliquer le seuil : 6 mm² jusqu'à 28 m à 3 % (22 m si la liaison amont prend 0,6 %), 10 mm² jusqu'à 47 m, 16 mm² au-delà.
• Contrôler la pose : combles au-delà de 40 °C, conduit noyé dans l'isolant ou plus de deux circuits jointifs imposent du R2V ou la section supérieure ; en enterré, R2V sous TPC exclusivement.
• Préparer les extrémités : boîte de connexion si le bornier de l'appareil plafonne à 6 mm², interrupteur différentiel 30 mA type A (type B pour une borne sans détection du courant continu 6 mA), repérage du circuit au tableau.
